Что именно проверяется на техническом этаже
Технический этаж представляет собой сложную совокупность конструкций и инженерных систем, поэтому проверка не сводится к осмотру стен. Необходимо исследовать места, где помещение соединяется с другими частями здания или внешней средой. В зависимости от конструкции объекта внимание уделяется кровельным узлам, перекрытиям, дверям, люкам, шахтам, вводам коммуникаций и вентиляционным элементам. При проведении испытания специалист определяет, какие границы необходимо исследовать и каким образом технический этаж взаимодействует с соседними объёмами. Особенно важно учитывать, что небольшое отверстие вокруг инженерного элемента может быть частью более протяжённого воздушного канала внутри конструкции.
- Кровельные узлы: проверка мест примыкания покрытия к вертикальным конструкциям.
- Перекрытия: анализ стыков плит и балок, разделяющих этажи.
- Двери и люки: контроль плотности притвора и монтажа коробок.
- Шахты: обследование вертикальных каналов вентиляции и коммуникаций.
- Вводы коммуникаций: проверка герметичности проходов труб и кабелей.
- Вентиляционные элементы: осмотр узлов подключения воздуховодов.
Особенно важно учитывать, что небольшое отверстие вокруг инженерного элемента может быть частью более протяжённого воздушного канала внутри конструкции.
Проверка герметичности технического этажа — почему технический этаж требует отдельной методики
На техническом этаже редко бывает одна простая ограждающая конструкция. Здесь одновременно присутствуют бетон, кирпичная кладка, металлические элементы, утеплитель, кровельные материалы и многочисленные инженерные проходы. Из-за этого источник движения воздуха может находиться далеко от места, где оно становится заметным. Например, подсос возле шахты может быть связан с неплотностью на другом уровне здания. Аэродверь позволяет создать контролируемый перепад давления, тепловизор помогает отследить температурные проявления воздушных потоков, а анемометр применяется для непосредственного измерения движения воздуха в подозрительных местах. Такой подход позволяет исследовать технический этаж как единую систему, а не искать отдельные щели наугад.
- Сложная структура материалов: сочетание бетона, металла, утеплителя и кровли создаёт множество путей для воздуха.
- Удалённость источника: место проявления сквозняка часто не совпадает с реальной неплотностью.
- Связь с другими уровнями: дефекты могут находиться на смежных этажах, влияя на техническое помещение.
- Необходимость системного подхода: использование комплекса приборов вместо визуального поиска.
Такой подход позволяет исследовать технический этаж как единую систему, а не искать отдельные щели наугад.

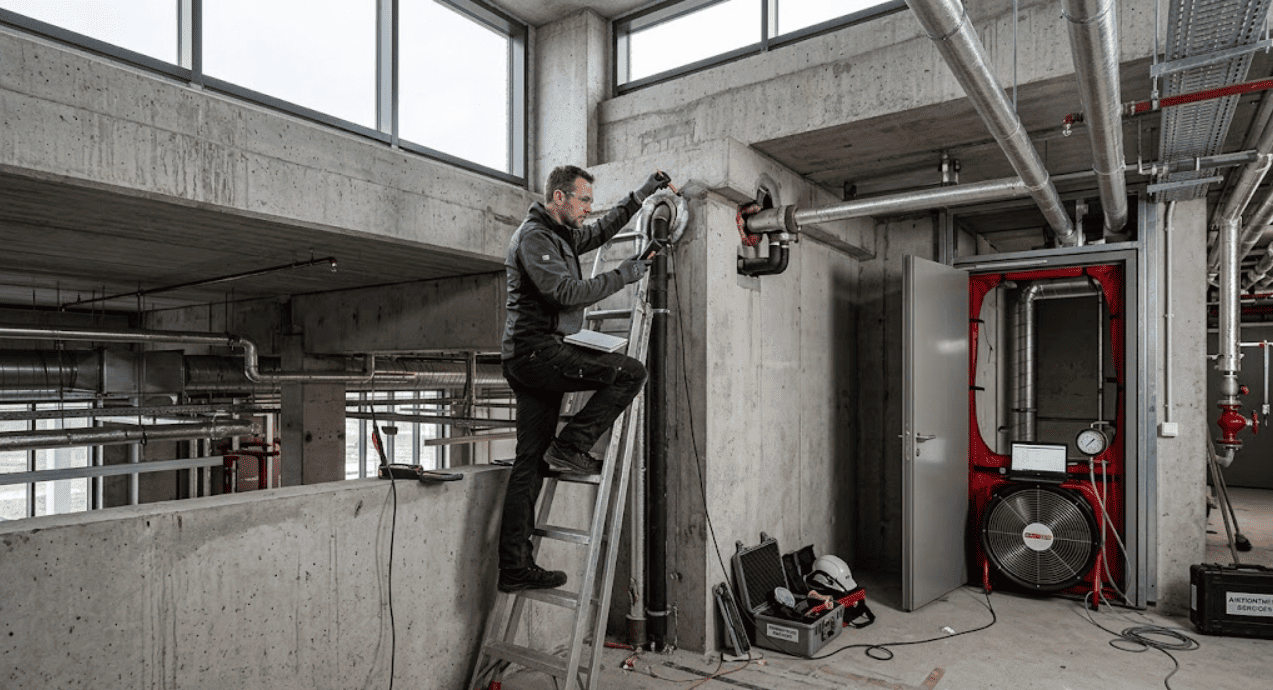

Аэродверь для испытания технического этажа
Аэродверь устанавливается в подходящий проём и используется для формирования заданной разницы давления между обследуемым объёмом и окружающей средой. В таком режиме воздух начинает проходить через существующие неплотности активнее, чем при обычной эксплуатации. Это принципиально важно для технических помещений: многие дефекты практически не проявляются при естественных погодных условиях. Во время испытания можно определить общую воздухопроницаемость исследуемого объёма и получить количественные показатели воздухообмена. Если для конкретной задачи это необходимо, рассчитывается n50 — кратность воздухообмена при перепаде давления 50 Па. Полученные значения затем рассматриваются вместе с результатами локального обследования.
- Создание перепада давления: искусственное усиление потоков воздуха через скрытые неплотности.
- Оценка общей воздухопроницаемости: получение интегральных характеристик всего объёма этажа.
- Количественные показатели: измерение интенсивности воздухообмена в контролируемых условиях.
- Расчёт показателя n50: определение кратности воздухообмена при стандартном перепаде 50 Па.
Полученные значения затем рассматриваются вместе с результатами локального обследования для точной диагностики.

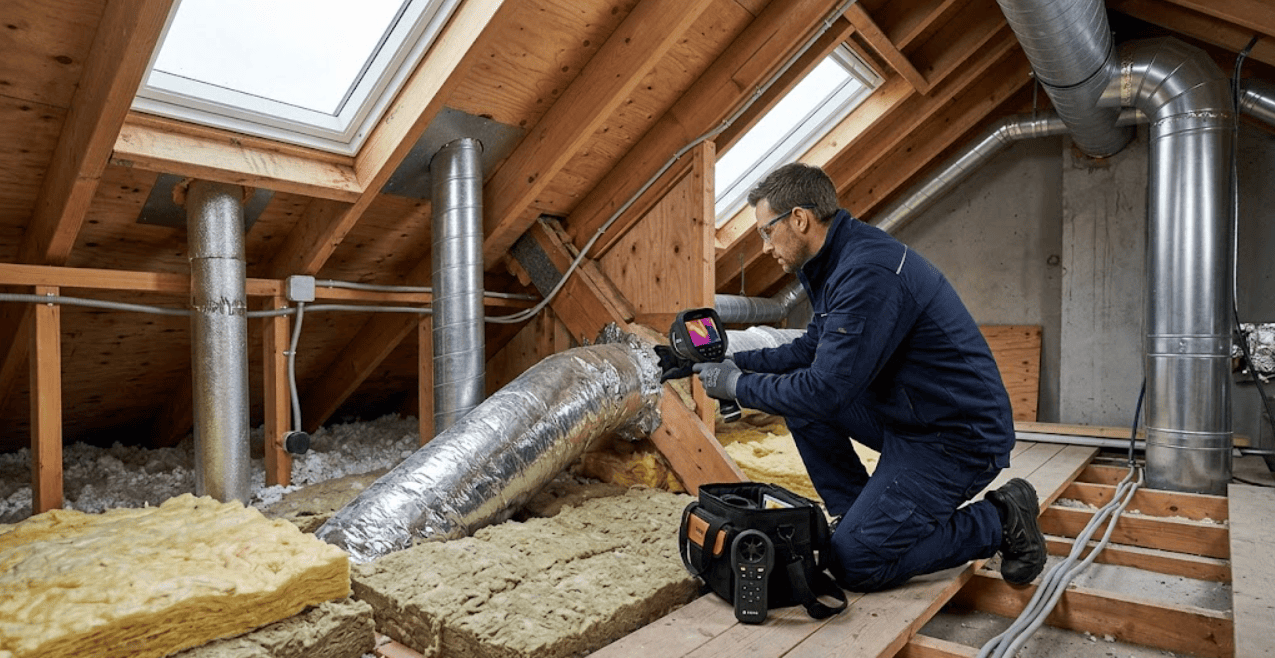

Тепловизор показывает, где искать проблему
На техническом этаже температура поверхности может значительно отличаться в разных зонах из-за близости кровли, наружных стен, инженерного оборудования и других конструкций. Поэтому обычная тепловизионная съёмка без дополнительных условий не всегда позволяет однозначно определить причину температурной аномалии. При работающей аэродвери ситуация меняется: движение воздуха через неплотности усиливается. Если оно влияет на температуру поверхности, тепловизор фиксирует соответствующую картину. Специалист может исследовать места примыкания кровли, люки и технические двери, участки вокруг шахт, проходы инженерных систем, наружные стены, зоны соединения перекрытий, участки возле вентиляционных каналов и места сопряжения разных материалов. Тепловизионные данные используются вместе с результатами испытания, а не отдельно от них.
- Места примыкания кровли: поиск зон проникновения холодного воздуха через узлы соединения.
- Люки и технические двери: выявление неплотностей по контуру конструкций.
- Участки вокруг шахт: контроль герметичности вертикальных каналов.
- Проходы инженерных систем: обнаружение утечек вокруг труб и кабелей.
- Наружные стены: анализ температурных аномалий на ограждающих конструкциях.
- Зоны соединения перекрытий: проверка стыков горизонтальных элементов.
- Участки возле вентиляционных каналов: контроль узлов подключения воздуховодов.
- Места сопряжения разных материалов: выявление дефектов на границах различных конструкций.
Тепловизионные данные используются вместе с результатами испытания, а не отдельно от них.
Анемометрическая проверка воздушных потоков
После обнаружения подозрительной зоны необходимо установить, происходит ли там фактическое движение воздуха. Для этого используется анемометр. Прибор позволяет проверить конкретную точку возле шва, отверстия, люка, дверного блока или инженерного прохода. Измерения проводятся в условиях созданного аэродверью перепада давления. Это помогает подтвердить воздушный поток там, где визуально причина не очевидна. Анемометр особенно полезен при обследовании участков со сложной геометрией, где одна температурная аномалия может иметь несколько возможных объяснений.
- Измерение скорости потока: фиксация движения воздуха в м/с в конкретной точке.
- Проверка швов и отверстий: последовательный обход выявленных тепловизором зон.
- Контроль люков и дверей: подтверждение подсоса воздуха через притворы.
- Инженерные проходы: верификация наличия потока вокруг труб и кабелей.
Анемометр особенно полезен при обследовании участков со сложной геометрией, где одна температурная аномалия может иметь несколько возможных объяснений.
Проверка герметичности технического этажа — как работают три метода вместе
При проверке технического этажа аэродверь, тепловизор и анемометр не заменяют, а дополняют друг друга. Аэродверь отвечает за создание контролируемых условий и оценку воздухообмена. Она показывает, как ведёт себя весь исследуемый объём. Тепловизор используется для визуального поиска зон, в которых движение воздуха проявляется через изменение температурной картины. Анемометр позволяет перейти к точечному контролю и подтвердить наличие воздушного потока в выбранном месте. В результате диагностика проходит от общей характеристики здания к конкретному конструктивному узлу.
- Аэродверь: создаёт условия для проявления скрытых утечек и оценивает общую проницаемость.
- Тепловизор: визуализирует температурные аномалии для локализации проблемных зон.
- Анемометр: подтверждает наличие и измеряет параметры воздушного потока в точке.
В результате диагностика проходит от общей характеристики здания к конкретному конструктивному узлу.
Проверка кровельного контура технического этажа
Кровля является одной из наиболее ответственных зон при обследовании верхних технических помещений. Здесь соединяются различные материалы, присутствуют проходы вентиляции, трубы, кабели и другие элементы. Особую сложность представляют места примыкания кровельного покрытия к парапетам, шахтам и другим вертикальным конструкциям. Нарушение воздушного контура может находиться внутри узла и не иметь заметных внешних признаков. При создании перепада давления аэродверью потенциальные воздушные пути становятся более выраженными. Тепловизор помогает определить подозрительные температурные зоны, а анемометр используется для подтверждения движения воздуха.
- Примыкания к парапетам: проверка герметичности вертикальных стыков кровли.
- Проходы вентиляции: контроль узлов вывода воздуховодов на крышу.
- Трубные и кабельные вводы: осмотр мест пересечения коммуникациями кровельного пирога.
- Внутренние узлы: выявление скрытых дефектов, не видимых снаружи.
Нарушение воздушного контура может находиться внутри узла и не иметь заметных внешних признаков.
Герметичность люков и технических дверей
Люки и двери разделяют технический этаж с другими частями здания. Их состояние имеет значение не только из-за самого полотна, но и из-за качества примыкания коробки к окружающим конструкциям. Неплотность может находиться по периметру, возле петель, в зоне замыкания или непосредственно в монтажном соединении. При испытании аэродверью воздушный поток через проблемный участок усиливается. Тепловизор помогает исследовать контур конструкции, а анемометр позволяет проверить отдельные точки. Так можно определить, является ли дверь самостоятельным источником утечки или проблема находится в окружающем узле.
- Периметр коробки: проверка плотности примыкания к стене или перекрытию.
- Зона петель и замыкания: контроль мест механического крепления и уплотнения.
- Монтажное соединение: выявление щелей в установке конструкции.
- Разделение источников: определение, где именно находится утечка — в двери или вокруг неё.
Так можно определить, является ли дверь самостоятельным источником утечки или проблема находится в окружающем узле.

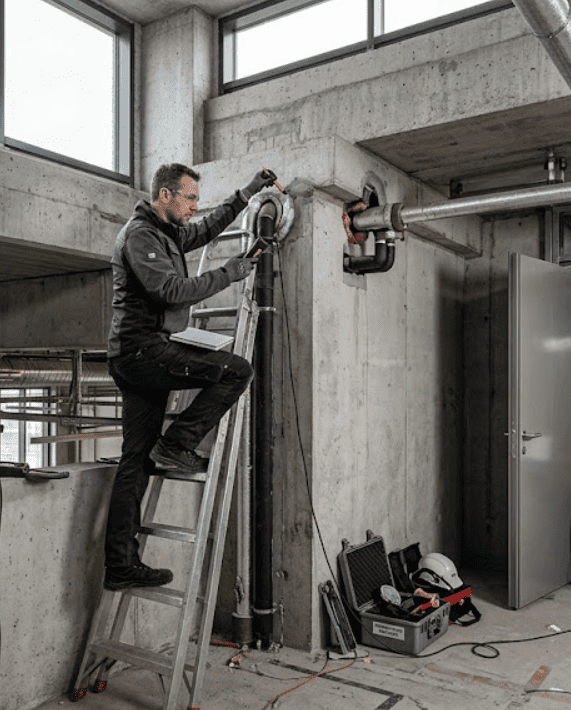

Обследование шахт и инженерных проходов
Технический этаж насыщен вертикальными коммуникациями. Шахты могут соединять несколько этажей здания, поэтому их воздушное поведение нельзя оценивать только по поверхности технического помещения. Отдельного внимания требуют проходы трубопроводов, кабелей и других инженерных элементов. Пространство вокруг коммуникации иногда остаётся негерметичным даже после завершения монтажа. Аэродверь создаёт условия, при которых такие пути проявляются сильнее. Затем тепловизор и анемометр используются для поиска и подтверждения конкретных участков.
- Вертикальные шахты: оценка влияния подсоса воздуха из нижних или верхних этажей.
- Проходы трубопроводов: проверка герметичности гильз и узлов ввода.
- Кабельные трассы: контроль мест прохождения электрических и слаботочных сетей.
- Монтажные зазоры: выявление незаполненных пространств вокруг коммуникаций.
Аэродверь создаёт условия, при которых такие пути проявляются сильнее, позволяя точно локализовать дефекты.
