Зачем проверять герметичность подвала
Подвальное помещение находится в особых условиях: часть его ограждающих конструкций может контактировать с грунтом, другая — с улицей, а потолок одновременно является перекрытием над помещением. Поэтому воздушный контур подвала формируется сразу несколькими типами конструкций. Даже небольшой дефект в одном из узлов способен изменить движение воздуха во всём помещении. При этом место, где ощущается сквозняк, не всегда совпадает с первоначальной точкой проникновения воздуха. Инструментальная диагностика позволяет определить общую воздухопроницаемость подвала и перейти от симптома к конкретному участку конструкции.
- Контакт с грунтом: фундаментные стены требуют особой проверки на плотность примыкания.
- Выход на улицу: цокольные окна и двери являются зонами риска для проникновения холода.
- Перекрытие первого этажа: стыки плит и балок могут служить каналами для движения воздуха вверх.
- Сложная геометрия: наличие ниш, приямков и выступов усложняет визуальный контроль.
Инструментальная диагностика позволяет определить общую воздухопроницаемость подвала и перейти от симптома к конкретному участку конструкции.
Какие проблемы помогает выявить обследование подвала
Проверка герметичности нужна не только при наличии сильного сквозняка. Она применяется для поиска причин различных эксплуатационных проблем. По результатам обследования можно определить, какие зоны требуют дополнительной герметизации.
- Неконтролируемый приток наружного воздуха: испытание позволяет определить, насколько интенсивно воздух проникает через ограждающие конструкции и технологические участки.
- Подсос воздуха через коммуникации: трубопроводы и кабели часто проходят через стены и перекрытия, создавая дополнительные воздушные пути.
- Негерметичные двери и окна: даже исправный на вид блок может иметь проблемы в зоне примыкания к стене.
- Утечки через перекрытия: воздух способен перемещаться между подвалом и расположенными выше помещениями через конструктивные соединения.
- Проблемные участки вокруг инженерных вводов: отверстия под трубы, кабели и другие системы могут быть источником локального подсоса.
- Нарушения после ремонта: новые отверстия и изменения конструкций иногда ухудшают состояние воздушного контура.
- Скрытые воздушные пути: при перепаде давления становятся заметны участки, которые невозможно определить обычным осмотром.
По результатам обследования можно определить, какие зоны требуют дополнительной герметизации.
Почему подвальное помещение сложно проверить обычным способом
Подвал имеет большое количество потенциальных путей движения воздуха. Часть из них расположена на уровне земли, другие находятся под перекрытием, возле лестничных клеток, инженерных шахт или наружных стен. Некоторые дефекты полностью скрыты отделочными слоями. Обычный осмотр показывает состояние поверхности, но не даёт количественной информации о движении воздуха. Даже наличие или отсутствие ощущаемого сквозняка не позволяет объективно оценить герметичность всего объёма. Поэтому в работе используется последовательность из трёх методов: аэродверь создаёт перепад давления, тепловизор помогает обнаружить температурные проявления воздушных потоков, а анемометр позволяет подтвердить движение воздуха в выбранной точке.
- Множество скрытых путей: воздух движется через невидимые щели и полости внутри конструкций.
- Отсутствие количественных данных: визуальный осмотр не позволяет измерить интенсивность утечек.
- Влияние отделки: слои штукатурки или облицовки скрывают реальные дефекты узлов.
- Субъективность ощущений: сквозняк может не ощущаться человеком, но существенно влиять на теплопотери.
Поэтому в работе используется последовательность из трёх методов для получения объективной картины состояния подвала.
Проверка герметичности подвала аэродверью

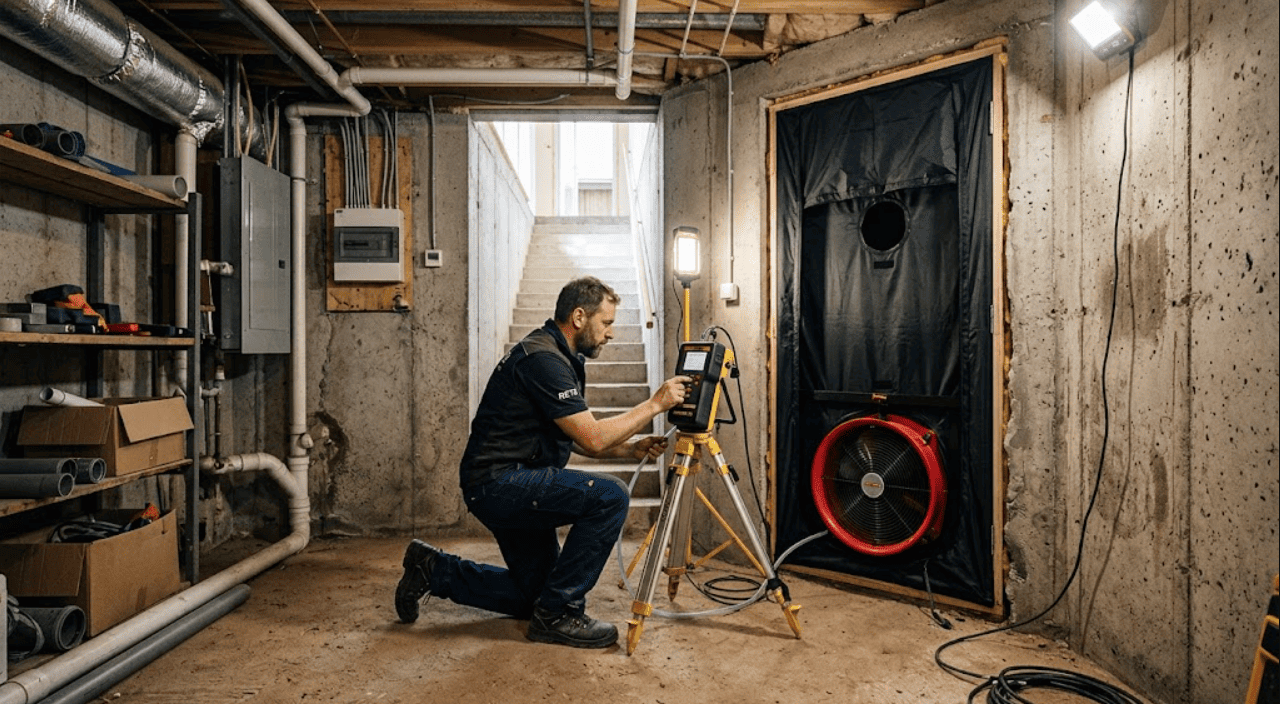

Аэродверь устанавливается в дверной проём и используется для создания контролируемого перепада давления. После запуска установки воздух начинает проходить через существующие неплотности интенсивнее, чем при обычных погодных условиях. Это существенно облегчает поиск скрытых дефектов. Специалист может исследовать помещение в заданном режиме и получить данные о его общей воздухопроницаемости. При необходимости рассчитывается показатель n50 — кратность воздухообмена при перепаде давления 50 Па. Его значение позволяет перевести оценку герметичности из субъективной категории в измеряемый показатель. Особенно полезна аэродверь в подвалах со сложной планировкой, большим количеством инженерных проходов и несколькими потенциальными источниками подсоса.
- Создание перепада давления: искусственное усиление потоков воздуха через неплотности.
- Оценка общей воздухопроницаемости: получение интегральных характеристик объекта.
- Расчёт показателя n50: количественная оценка кратности воздухообмена при 50 Па.
- Облегчение поиска дефектов: выявление скрытых утечек, незаметных в спокойном состоянии.
Особенно полезна аэродверь в подвалах со сложной планировкой, большим количеством инженерных проходов и несколькими потенциальными источниками подсоса.
Тепловизионное обследование подвального помещения
Тепловизор позволяет увидеть распределение температуры по поверхностям конструкций. Однако при проверке герметичности он наиболее информативен в сочетании с аэродверью. Когда создаётся перепад давления, воздух начинает интенсивнее проходить через неплотные участки. В определённых условиях это отражается на температуре поверхности. Тепловизионная камера фиксирует такие изменения и помогает специалисту локализовать подозрительные зоны. Особое внимание может уделяться наружным стенам, дверным проёмам, оконным блокам, участкам вокруг приямков, перекрытиям, местам прохода коммуникаций и соединениям различных конструкций. При этом температурная аномалия рассматривается вместе с другими результатами, а не как самостоятельное доказательство негерметичности.
- Наружные стены: поиск зон промерзания и проникновения холодного воздуха.
- Дверные проёмы: проверка плотности притвора и монтажа коробки.
- Оконные блоки: выявление негерметичных монтажных швов в приямках.
- Участки вокруг приямков: контроль сложных узлов сопряжения с грунтом.
- Перекрытия: обнаружение утечек тепла в вышерасположенные помещения.
- Места прохода коммуникаций: визуализация холодных потоков вокруг труб.
- Соединения различных конструкций: анализ стыков стен, пола и потолка.
При этом температурная аномалия рассматривается вместе с другими результатами, а не как самостоятельное доказательство негерметичности.
Анемометрический поиск утечек в подвале

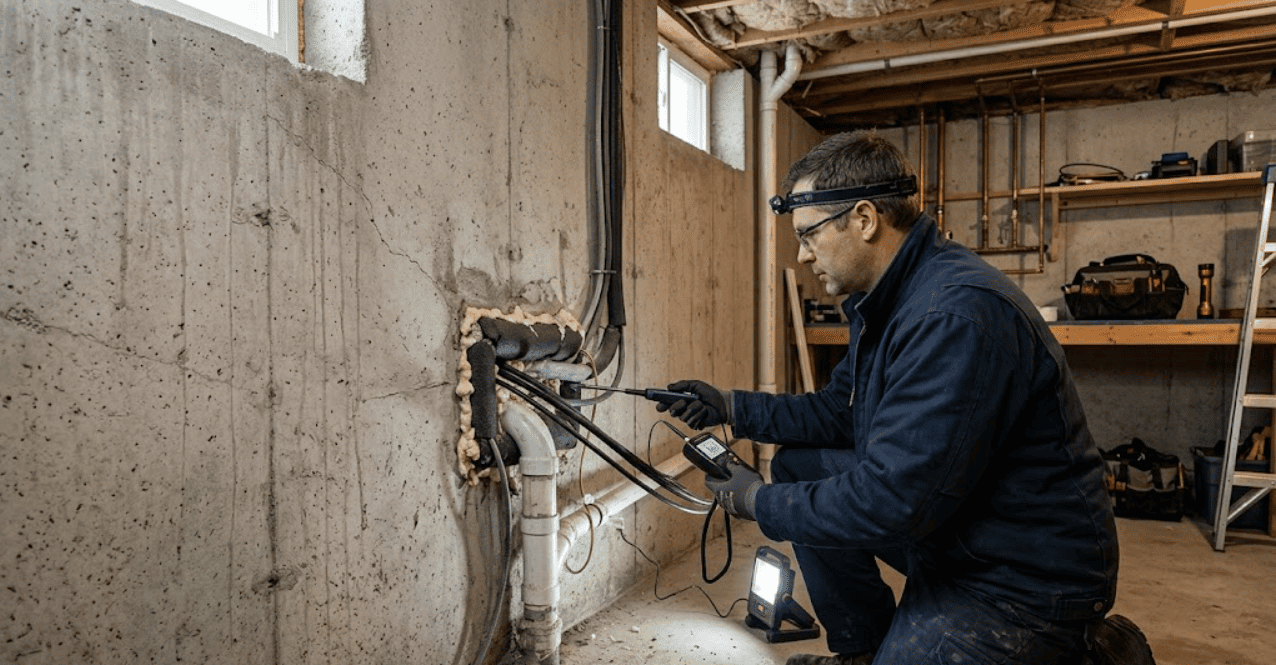

После определения потенциальной проблемной зоны необходимо установить, действительно ли через неё перемещается воздух. Для этого используется анемометр. Специалист проводит измерения непосредственно возле подозрительных мест: около стыков, отверстий, инженерных вводов, дверных конструкций и других элементов. При созданном аэродверью перепаде давления даже небольшой воздушный поток становится значительно легче обнаружить. Анемометрическая проверка помогает подтвердить результаты визуального и тепловизионного обследования. В итоге можно установить не просто наличие холодной зоны, а факт движения воздуха через конкретный участок.
- Измерение скорости потока: фиксация движения воздуха в м/с в конкретной точке.
- Проверка стыков и швов: последовательный обход выявленных тепловизором зон.
- Контроль инженерных вводов: подтверждение подсоса воздуха вокруг труб и кабелей.
- Верификация данных: отличие реального сквозняка от теплового моста или влажности.
В итоге можно установить не просто наличие холодной зоны, а факт движения воздуха через конкретный участок.
Аэродверь, тепловизор и анемометр — единая система диагностики
Каждый из трёх методов выполняет свою функцию. Аэродверь формирует искусственный перепад давления и позволяет исследовать воздухопроницаемость подвала в контролируемых условиях. Тепловизор показывает температурную картину конструкций и помогает выделить зоны, связанные с движением воздуха. Анемометр используется для непосредственной проверки воздушного потока в конкретной точке. Последовательное применение оборудования позволяет сначала выявить общую проблему, затем сузить область поиска и после этого подтвердить конкретный источник утечки. Именно поэтому комплексная диагностика особенно эффективна для подвальных помещений со сложной системой конструктивных и инженерных соединений.
- Аэродверь: создаёт условия для проявления скрытых утечек и оценивает общую проницаемость.
- Тепловизор: визуализирует температурные аномалии для локализации проблемных зон.
- Анемометр: подтверждает наличие и измеряет параметры воздушного потока в точке.
Именно поэтому комплексная диагностика особенно эффективна для подвальных помещений со сложной системой конструктивных и инженерных соединений.
